Efectul Debye descrie modul în care moleculele de apă polară (sau alte dipoluri) se aliniază și reacționează la un câmp electric. Este fundamental pentru a înțelege comportamentul dielectric al apei în câmpuri electrice sau electromagnetice de frecvență joasă până la medie (kHz–GHz).
1. Ce este efectul Debye?
Efectul poartă numele fizicianului Peter Debye, care a modelat cum dipolii electrici (ex. moleculele de apă) se orientează sub influența unui câmp electric extern.
Apa este un dipol:
Atomii de hidrogen au sarcină ușor pozitivă.
Atomul de oxigen are sarcină parțial negativă.
Molecula are un moment dipolar puternic (~1.85 debye).
Când aplici un câmp electric alternativ, moleculele de apă încep să se orienteze în direcția câmpului, dar cu o întârziere de răspuns numită relaxare dielectrica. Acest comportament este modelat matematic de Debye.
---
2. Relaxarea Debye în apă
Timpul de relaxare (τ) este caracteristic pentru cât de repede pot moleculele de apă să-și reorienteze dipolul:
În apă la 25 °C:
\tau \approx 8.27 \, \text{picosecunde}
Când frecvența câmpului aplicat crește, moleculele nu mai pot urmări schimbarea rapidă de direcție a câmpului. Astfel:
---
3. Permitivitatea dielectrică și efectul Debye
Permitivitatea apei este foarte mare la frecvențe joase (ε ≈ 80), ceea ce înseamnă că:
Apa ecranază câmpuri electrice.
Are capacitate mare de polarizare.
Debye a descris permitivitatea complexă ca funcție de frecvență:
– permitivitate statică (~80)
– permitivitate la frecvență înaltă (~5)
– pulsatia câmpului
– timpul de relaxare
Această ecuație descrie dispersia dielectrică și absorbția energiei de către apă în câmpuri de înaltă frecvență.
4. Aplicații ale efectului Debye în apă
Microunde (2.45 GHz): folosesc exact frecvența la care moleculele de apă nu mai pot răspunde rapid → absorb energia → încălzire.
Spectroscopie dielectrica: detectează compoziția și structura lichidelor.
Medicină și biologie: înțelegerea interacțiunii câmpurilor EM cu țesuturi (care conțin apă).
Tehnologii cu plasmă rece sau apă activată: câmpurile RF pot induce organizare moleculară tranzitorie în apă.
5. Concluzie:
Efectul Debye explică cum moleculele de apă răspund la câmpuri electrice variabile, prin alinierea dipolilor lor electrici. Această reorientare este dependentă de frecvență și determină absorbția, disiparea și permitivitatea dielectrică a apei – proprietăți cruciale în aplicații de la microunde până la medicină cu plasmă rece sau dispozitive de înaltă frecvență.

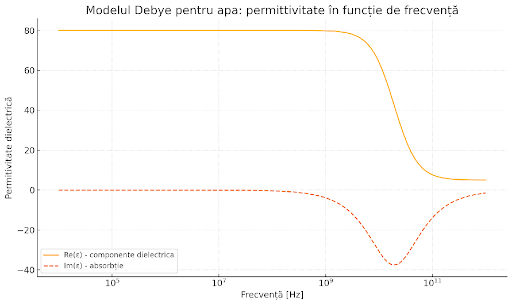

Grafic simulativ al absorbției apei în funcție de frecvență, pe baza modelului Debye:
Graficul arată cum se comportă apa în funcție de frecvența câmpului electromagnetic:
Linia albastră (Re(ε)) indică capacitatea apei de a se polariza – scade semnificativ după ~1 GHz.
Linia portocalie (Im(ε)) indică absorbția de energie – are un vârf tot în zona ~1–10 GHz.
Aceasta explică de ce apa absoarbe eficient microundele și de ce se încălzește în cuptoare cu frecvență de 2.45 GHz. Vrei să vedem și cum afectează aceste proprietăți un câmp de înaltă frecvență aplicat local printr-un dispozitiv cosmetic:
Permitivitatea dielectrică relativă (εr) este o mărime adimensională care caracterizează starea de polarizație a materialului și se definește ca fiind raportul dintre capacitatea Cx a unui condensator având ca dielectric materialul respectiv și capacitatea C0 a aceluiași condensator având ca dielectric vidul (sau aerul):
De asemenea, poate fi definită și ca raportul dintre permitivitatea absolută în funcție de frecvență și permitivitatea vidului:
Permitivitatea dielectrică relativă este o mărime supraunitară, adimensională și ia valori cuprinse între 1 (pentru gaze) și mii sau chiar zeci de mii în cazul feroelectricilor. Valorile ei pentru câteva materiale electroizolante sunt indicate în tabelul 2.1 Permitivitatea absolută a materialului se obține înmulțind permitivitatea relativă cu permitivitatea vidului:
ε=εR*ε0=(1+χe)*ε0 [F/m]
unde: ε este permitivitatea absolută a materialului,
ε0 este permitivitatea absolută a vidului, iar
χe este susceptibilitatea electrică a materialului
Permitivitatea absolută a vidului este:
ε0=1/(4Π*9*109)=8.854*10-12 [F/m]
Materialele cu permitivitate relativă mică se folosesc ca și izolatoare în circuitele electronice, precum și în dispozitivele electronice. În cazul circuitelor integrate și în mod special în cazul circuitelor de înaltă frecvență, utilizarea unor materiale cu permitivitate dielectrică cât mai mică este esențială întrucât reduce capacitățile parazite. În caz contrar, apare fenomenul de diafonie între trasee, ceea ce afectează într-un mod negativ atât performanțele circuitului cât și frecvența maximă de lucru.
În mod uzual, în circuitele integrate se folosește ca izolator dioxidul de siliciu SiO2, care are permitivitatea dielectrică relativă 3,9. Dacă dioxidul de siliciu este dopat cu fluor, permitivitatea dielectrică relativă scade sub 3,5. Utilizarea unor materiale poroase ca și izolator scade și mai mult permitivitatea dielectrică, aceasta având valori cuprinse între 1 și 3, în funcție de materialul utilizat. Materialele cu permitivitate dielectrică ridicată se folosesc ca și dielectrici pentru condensatoare, precum și în componentele electronice semiconductoare ca înlocuitor pentru dioxidul de siliciu (SiO2) folosit ca și izolator la poarta tranzistoarelor MOS, în special în aplicațiile cu consum redus. Dacă pelicula de oxid de sub poarta tranzistorului este sub 2 nm, curentul de pierderi este semnificativ. În această situație se impune creșterea grosimii stratului de dielectric, fără a reduce capacitatea.
Permitivitatea dielectrică relativă depinde de temperatură, umiditate, de solicitările mecanice, de parametrii tensiunii aplicate, etc.
