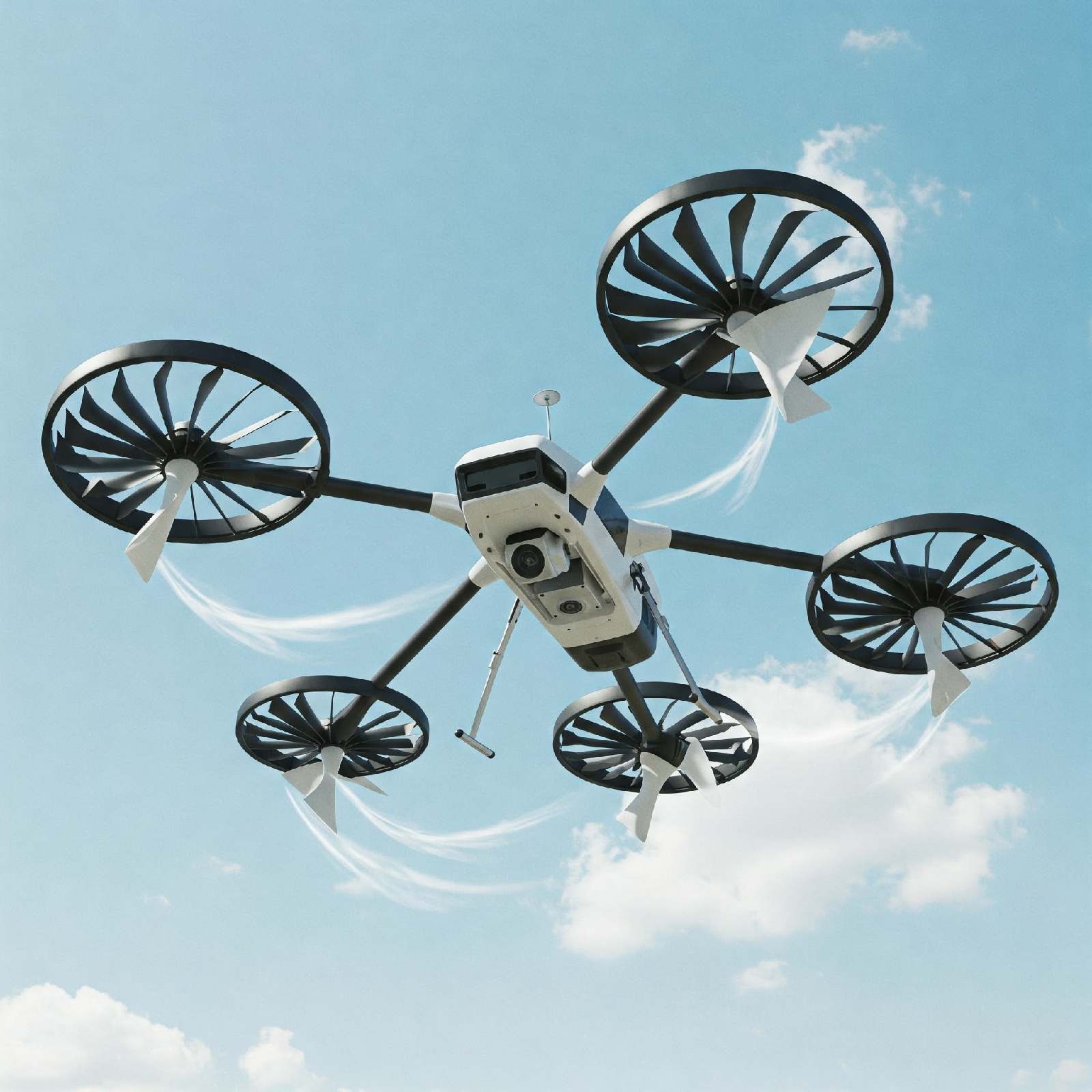

Dronă cu locaș sub formă de pâlnie pentru valorificarea principiului Bernoulli

Inovație: Sistem de Propulsie pentru Drone cu Eficiență Îmbunătățită prin Duze Convergente

Descrierea Inovației:

Această inovație propune un sistem de propulsie îmbunătățit pentru drone, în special pentru dronele multirotor (cele cu patru sau mai multe elice), care utilizează duze convergente (pâlnii) plasate în jurul fiecărei elice. Scopul principal este de a crește eficiența propulsiei și de a aduce o serie de alte beneficii, menținând în același timp o dimensiune compactă și o greutate redusă.

Raportul Cheie (5:1):

Inovația se concentrează pe utilizarea unui raport specific de 5:1 între diametrul elicei și diametrul de ieșire al duzei convergente. Acest raport reprezintă un echilibru optim între creșterea vitezei jetului de aer și minimizarea pierderilor prin frecare și turbulență, bazat pe analize preliminare și principii aerodinamice. Este important de subliniat că acest raport este un punct de plecare, iar optimizarea finală va necesita simulări CFD (Computational Fluid Dynamics) detaliate.

Componente Principale:

1. Elice standard: Se utilizează elice standard pentru drone, cum ar fi cele găsite pe modelele comerciale (de exemplu, DJI Mavic 3 Pro).
2. Duze convergente (pâlnii): Fiecare elice este înconjurată de o duză convergentă, realizată dintr-un material ușor și rigid (plastic imprimat 3D, fibră de carbon, etc.). Forma duzei este crucială:
   • Intrare rotunjită: Pentru a minimiza turbulența la intrarea aerului.
   • Convergență graduală: Unghiul de convergență este optimizat (prin simulări CFD) pentru a maximiza viteza jetului, minimizând în același timp frecarea și turbulența. Un unghi sub 15-20 de grade este probabil ideal.
   • Ieșire (posibil ușor divergentă): O ușoară divergență la ieșire (un unghi foarte mic) poate ajuta la recuperarea unei părți din presiunea dinamică.
3. Structură de susținere: O structură ușoară și rigidă conectează duzele la corpul dronei.

Principiul de Funcționare:

Duza convergentă accelerează fluxul de aer generat de elice. Conform ecuației de continuitate și principiului lui Bernoulli (în formă simplificată), reducerea secțiunii transversale a fluxului de aer crește viteza acestuia. Această creștere a vitezei jetului de aer, conform principiului acțiunii și reacțiunii, generează o forță de tracțiune mai mare. În plus, duza acționează ca un "ducted fan", reducând vârtejurile de la capetele elicelor, care sunt o sursă semnificativă de pierderi de energie și zgomot la elicele libere.

Avantaje Potențiale:

1. Eficiență îmbunătățită:

   • Tracțiune sporită: Viteza mai mare a jetului de aer poate duce la o forță de tracțiune mai mare pentru aceeași putere a motorului, rezultând o autonomie de zbor mai mare sau o capacitate de a transporta o sarcină utilă mai grea.
   • Reducerea pierderilor: Eliminarea parțială a vârtejurilor de la capetele elicelor reduce pierderile de energie.

2. Zgomot redus: Duzele pot reduce semnificativ zgomotul generat de elice, făcând drona mai silențioasă. Acest lucru este important pentru aplicații în zone urbane sau în apropierea animalelor sălbatice.

3. Siguranță sporită: Duzele oferă o protecție fizică a elicelor, reducând riscul de deteriorare a acestora sau de rănire a persoanelor sau animalelor în cazul unui contact accidental.

4. Stabilitate îmbunătățită: În anumite condiții de vânt, duzele pot contribui la o stabilitate mai bună a dronei în zbor.

5. Posibila imbunatatire a manevrabilitatii Datorita vectorizarii mai bune a jetului de aer.

Cercetare Anterioară și Patente:

Există numeroase brevete și cercetări legate de drone cu elice protejate (ducted fan) și de îmbunătățirea eficienței propulsiei dronelor. Iată câteva exemple relevante, pe care le poți găsi pe Google Patents și Espacenet (baza de date a Oficiului European de Brevete):

• Ducted Fan Drones (Drone cu elice inelare): Caută termeni precum "ducted fan drone", "shrouded propeller drone", "ducted rotor", "ducted propeller". Vei găsi numeroase brevete care descriu diverse configurații de drone cu elice înconjurate de structuri inelare. Multe dintre acestea se concentrează pe îmbunătățirea siguranței și reducerea zgomotului, dar și pe eficiență. Exemple:

  • US20170361920A1: "Ducted fan unmanned aerial vehicle"
  • WO2018170525A1: "Unmanned aerial vehicle with ducted fan"
  • EP3375701A1: "Ducted fan drone"

• Optimizarea duzelor pentru drone: Caută "drone nozzle design", "propeller nozzle optimization", "ducted propeller optimization". Vei găsi studii și brevete care explorează forme specifice ale duzelor pentru a maximiza eficiența. Exemple:

  • US10112728B2: "Multi-rotor aircraft having nozzle structures"

• Controlul fluxului de aer: Există și brevete care se concentrează pe controlul activ al fluxului de aer în jurul elicelor, folosind diverse dispozitive (de exemplu, fante, jeturi de aer suplimentare) pentru a îmbunătăți performanța.

Diferențierea față de invențiile existente:

Această inovație se diferențiază prin:

• Raportul specific 5:1: Deși există multe drone cu elice protejate, această inovație propune un raport specific între diametrul elicei și diametrul de ieșire al duzei, bazat pe o analiză preliminară a echilibrului dintre creșterea vitezei și minimizarea pierderilor.
• Accentul pe optimizarea prin CFD: Inovația subliniază importanța simulărilor CFD detaliate pentru a optimiza forma duzei și a obține performanța maximă.
• Adaptabilitatea la drone existente: Conceptul este conceput pentru a fi relativ ușor de adaptat la drone multirotor existente, nu necesită o reproiectare completă a dronei.
• Combinatia intre simplitate si performanta. Se urmareste o solutie simpla constructiv, dar care sa ofere avantaje sesizabile.

Concluzie:

Această inovație propune o soluție potențial eficientă și practică pentru îmbunătățirea performanței dronelor multirotor. Deși există concepte similare în literatura de specialitate și în brevete, combinația dintre raportul specific 5:1 (ca punct de plecare), accentul pe optimizarea prin CFD și adaptabilitatea la dronele existente oferă un avantaj distinct. Este esențială realizarea de simulări CFD detaliate și prototipuri pentru a valida performanța reală și pentru a optimiza designul

Construirea unei drone bazate pe principiul Bernoulli cu elice în formă de pâlnie este un concept interesant, dar prezintă provocări semnificative. Iată o analiză a ideii și câteva considerații importante:

Principiul Bernoulli și Portanța:

 * Legea lui Bernoulli descrie relația dintre viteză și presiune într-un fluid. În cazul aripilor de avion, forma acestora creează o diferență de viteză a aerului între suprafața superioară și cea inferioară, generând astfel portanță.

 * Ideea de a aplica acest principiu la elicele unei drone prin forma de pâlnie este de a accelera aerul, creând o zonă de presiune scăzută deasupra elicei și o zonă de presiune înaltă dedesubt, generând astfel forță de ridicare.

Provocări și Considerații:

 * Eficiența:

   * Forma de pâlnie ar putea induce turbulențe și pierderi de energie, reducând eficiența generală a dronei.

   * Designul precis al pâlniei este crucial pentru a maximiza efectul Bernoulli și a minimiza pierderile.

 * Stabilitatea:

   * Fluxul de aer generat de elicele în formă de pâlnie ar putea fi mai instabil decât cel generat de elicele tradiționale, ceea ce ar putea afecta controlul dronei.

   * Controlul și mentinerea stabila ar fi mult mai dificil de realizat cu acest tip de elice.

 * Puterea necesară:

   * Pentru a obține o forță de ridicare suficientă, elicele în formă de pâlnie ar putea necesita motoare mai puternice și un consum mai mare de energie.

   * Este posibil ca sa fie nevoie de o turatie foarte ridicata a elicei, ceea ce ar duce la un consum foarte mare de energie.

 * Complexitatea designului:

   * Proiectarea și fabricarea elicei în formă de pâlnie cu o formă aerodinamică optimă ar fi un proces complex și costisitor.

Alternative și Considerații:

 * În loc de a modifica forma elicei, se pot utiliza alte metode pentru a crește forța de ridicare, cum ar fi creșterea numărului de elice sau a diametrului acestora.

 * De asemenea, se pot utiliza sisteme de control mai avansate pentru a compensa eventualele instabilități generate de elicele în formă de pâlnie.

Concluzie:

 * Deși ideea de a construi o dronă bazată pe principiul Bernoulli cu elice în formă de pâlnie este interesantă, ea prezintă provocări semnificative.

 * Este important să se analizeze cu atenție eficiența, stabilitatea și costurile înainte de a investi în acest proiect.

 * Este recomandat sa se efectueze o serie de simulari numerice ale dinamicii fluidelor(CFD), si teste in tunel aerodinamic inainte de a se construi un prototip.

Înainte de a demara un astfel de proiect complex, îți recomand să consulți resurse specializate în aerodinamică și proiectare de drone și deasemenea recomand consultarea unor specialisti in acest domeniu.

Legea lui Bernoulli este un principiu fundamental în dinamica fluidelor, care descrie relația dintre presiune, viteză și înălțime într-un fluid în mișcare. Iată o explicație simplificată a legii lui Bernoulli într-un tub:

Principiile de bază:

 * Conservarea energiei: Legea lui Bernoulli este, în esență, o expresie a conservării energiei pentru fluidele în mișcare.

 * Relația dintre presiune și viteză: Un aspect cheie al legii este că, pe măsură ce viteza unui fluid crește, presiunea acestuia scade, și invers.

 * Aplicații într-un tub: Când un fluid curge printr-un tub cu secțiuni transversale variabile, legea lui Bernoulli ne ajută să înțelegem cum se schimbă presiunea și viteza fluidului.

Cum funcționează într-un tub:

 * Secțiuni înguste:

   * Când un fluid intră într-o secțiune îngustă a unui tub, viteza sa crește pentru a menține debitul constant.

   * Conform legii lui Bernoulli, această creștere a vitezei duce la o scădere a presiunii în acea secțiune îngustă.

 * Secțiuni largi:

   * Când fluidul intră într-o secțiune mai largă a tubului, viteza sa scade.

   * Această scădere a vitezei duce la o creștere a presiunii.

Formulă simplificată:

 * Într-o formă simplificată, pentru un fluid incompresibil care curge orizontal, legea lui Bernoulli poate fi exprimată astfel:

   * Presiunea + 1/2 * densitatea * (viteza)^2 = constant

 * Această formulă arată că suma dintre presiunea statică și presiunea dinamică (1/2 * densitatea * (viteza)^2) este constantă de-a lungul unei linii de curent.

Aplicații practice:

 * Efectul Venturi: Aceasta este o aplicație directă a legii lui Bernoulli, unde un fluid care curge printr-o secțiune îngustată a unui tub își reduce presiunea, ceea ce poate fi folosit pentru a aspira alte fluide.

 * Aripile avioanelor: Forma aripilor este concepută pentru a crea o diferență de presiune între partea superioară și cea inferioară, generând forța de portanță.

 * Pulverizatoare: unde o viteză mare a unui fluid, crează o presiune scazuta care trage un alt fluid in curentul principal.

Pentru a determina viteza aerului în secțiunea îngustă a țevii, aplicăm ecuația de continuitate a debitului volumic:

$$Q_1=Q_2\Rightarrow A_1\cdot v_1=A_2\cdot v_2$$

unde:

• $A_1$ și $A_2$ sunt ariile secțiunilor transversale ale țevii în diametrul inițial (1 m) și cel îngust (5 cm),

• $v_1=0.2\text{m/s}$ este viteza inițială a aerului,

• $v_2$ este viteza aerului în secțiunea îngustă.

Pași de calcul:

1. Calculul ariilor:

   • Diametru inițial: $D_1=1\text{m}\Rightarrow r_1=0.5\text{m}$

     $$A_1=\pi r_1^2=\pi (0.5{)}^2=0.25\pi {\text{m}}^2$$

   • Diametru îngust: $D_2=5\text{cm}=0.05\text{m}\Rightarrow r_2=0.025\text{m}$

     $$A_2=\pi r_2^2=\pi (0.025{)}^2=0.000625\pi {\text{m}}^2$$

2. Calculul debitului inițial ($Q_1$):

   $$Q_1=A_1\cdot v_1=0.25\pi \cdot 0.2=0.05\pi {\text{m}}^3\mathrm{/}\text{s}$$

3. Determinarea vitezei $v_2$:

   $$v_2=\frac{Q_1}{A_2}=\frac{0.05\pi }{0.000625\pi }=\frac{0.05}{0.000625}=80\text{m/s}$$

Răspuns final:
Aerul va ieși din secțiunea îngustă cu viteza de 80 m/s
